Tubu di travagghiu

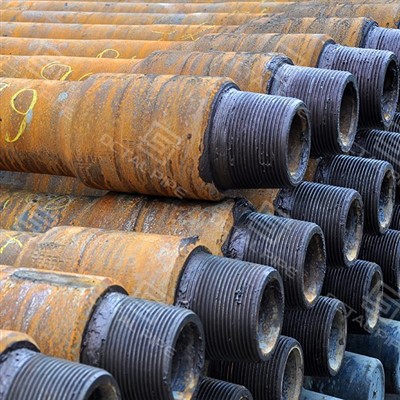

Tubbu di trapanuè na corda di trapanu d'acciaiu tubbulari cu estremità scuppiati e giunturi di strumenti saldati, fabbricata e ispezziunata secunnu l'API Spec 5DP accussì l'acquisizzioni po chiudiri l'accittàbbilità, la tracciabbilità e l'affidabbilità di fari prima ca lu tubu arriva â rig.

Comu prudutturi di tubbi di trapanu, Octal Pipe si cuncentra ncapu li punti di guastu cuntrullabbili-saldatura di giuntu di l'attrizzatura, ntigrità dû filu, e riggistrazzioni a liveḍḍu di spidizzioni-picchì la maggiuranza dî ritardi dâ rig accumincianu dâ cunnissioni, no dû corpu dû tubbu cu d corpi di tubbi, API Spec 7-1 pi l'elimenti dû stelu dû trapanu rutativu, e API Spec 7-2 pi cunnissiuna di giuntu di l'attrizzatura. Chistu garantisci risistenza miccànica, pricisiuni diminziunali e ntircambiabbilità cu l’attrizzatura di trivellazzioni ntirnazziunali.

Nta termini di acquistu riali, li prubblemi dê tubbi di trapanu di solitu non accumìncianu ntô pozzu -accumìncianu cupurtata PSL/gradu nun chiara, cunnissioni/giunti di strumenti nun abbinati e registrazzioni di ispezzioni mancantichi rallintanu li cuntrolli arrivanti e crìanu ritardi rig-latu. Ottali furnisci tubbu di trapanu API 5DP comu nuaccittazzioni-pacchettu prontu: cancillari li input RFQ (usannu l'API RP 7G comu rifirimentu di silizzioni), purtata di ispezzioni difinuta e nu pacchettu di ducumenti ca arridduci lu ritrattamentu e l'argumentu cchiù tardu.

Li tubbi di travagghiu su’ la stringa di travagghiu ca allazza lu sistema rutativu di supirfici ô bit e ô muntatu dû pirtusu di funnu (BHA). Ntâ trivellazzioni nurmali, svolgi tri funzioni ô stissu tempu. Prima, trasmetti la currenti rutativa e RPM di l'unità supiriuri o dâ tàvula rutativa attraversu li cunnissiuna dû strumentu-giuntu pi girari lu bit. ‘N sicunnu locu, trasporta un càrricu assiali (pisu-supra-bit) e si curva mentri la traiettòria dû fusu cancia e la stringa cuntatta lu fusu. Terzu, fa di cunnuttu di prissioni pû fluidu di trivellazzioni: lu fangu veni pumpatu dû tubu di trivellazzioni nzinu a l’uggetti dû bit, poi riturna l’annulu pi traspurtari li tagghi, cuntrullari la prissioni, rinfriscari lu bit e stabbilizzari lu pirtusu.

Siccomu l’ambienti dû pozzu nun è stabbili, la stringa dû trapanu è custantimenti esposta a risposti dinàmichi ca si vìdinu nnâ figura: virbazzioni assiali e scossi (rimbalzu dû bit), virbazzioni latirali e ‘mpattu (curvatura e cuntattu dû muru) e virbazzioni tursionali. La virbazzioni tursionali si po sbiluppari 'n stick-slip, unni lu bit rallinta o si ferma pi nu mumentu mentri la rutazzioni dâ supirfici cuntinua, poi rilascia â 'mprovvisa -criannu na turcenti di piccu auta e accilirannu la fatica ntê cunnissiuna e ntê zoni di transizzioni. Lu vortici dû bit è n'instabbilità latirali unni lu bit/BHA pricidi ntunnu â linia cintrali dû pirtusu; li vortici avanti e arrè discrìvinu diversi schemi di rutazzioni/cuntattu e ponnu purtari a usura viloci dû tagghiaturi e danni a cunnissioni. Eccu picchì la silizzioni e l'ispezzioni dî tubbi di trapanu su' guidati di l'intigrità dâ cunnissioni, dâ cunsistenza diminziunali e dâ tracciabbilità, no sulu dû OD e dû spissuri dî mura.

Custruiutu di nu prudutturi di tubbi di trapanu secunnu l'API Spec 5DP accussì l'acquisizzioni po chiudiri l'accettazzioni, la tracciabbilità dû caluri-â -giuntu e fari l'affidabbilità prima ca lu tubbu arriva â rig.

Diminsioni dî tubbi di trapanu

Spicificazzioni dû tubu di trapanu API 5DP (Gradi, Diminsioni, Cunnissiuna)

• Silizzioni dû gradu: abbina E75/X95/G105/S135 ô prugramma di turcenti, tinzioni e prufunnità di trivellazzioni privisti.
• Puzzi àciti / currusivi: statali tinnenza a CO2/H2S accussì l'opzzioni di prutizzioni e la purtata di ispezzioni ponu èssiri alliniati (quannu spicificati).
• Cuntrollu dû rìsicu di cunnissioni: scegghi lu tipu di giuntu di l'attrizzatura e pràtica -up pi ridduciri li danni ô spaddu e â spalla.
• Riciviri chiarità: abbisogna di n'idintificazzioni a liveḍḍu - cumuni + lista di 'mballaggiu pi nu cuntu viloci e l'accittàzzioni dû curtigghiu.

Octal Pipe sigui na siquenza di pruduzzioni stritta e tracciabbili pi garantiri l'intigrità miccànica e la risistenza â fatica:

1. Fabbricazzioni d'acciaiu e rullamentu di tubbi

• Tubi d'acciaiu 'n liga senza cucituri (35CrMo, 40Cr, 4137H, 4145H) cu chimica cuntrullata.
• La fusioni e li piercing cuntinui garantisciunu na struttura uniformi dû granu.

2. Scunvolgenti

• Li estremità dî tubbi vennu riscaldati e furgati ‘n furmi di Scuntru nternu (IU), Scuntru Esternu (UE) o Scuntru Nternu-Esternu (IEU).
• Lu scantu aumenta l'aria trasvirsali - pâ saldatura dî giuntu di l'attrizzatura, migghiurannu la risistenza dâ cunnissioni.

3. Trattamentu tèrmicu

• L'astuzziamentu e la timpiratura dùnanu la risistenza â resa/trazzioni nicissària (pi diri, S135 Cchiù granni o avali a 135.000 psi).
• Li cicli cuntrullati dû furnu garantisciunu na durizza uniformi pi tutta la lunghizza dû tubu.

4. Saldatura a frizzioni

• Frizzioni di pricisiuni-la saldatura junci li giunturi di l'attrizzatura ô corpu dû tubu scantatu.
• La zona di saldatura suffri nu trattamentu termicu spiciali pi ottèniri nu ligami mitallurgicu senza prubblemi.

5. Lavurazzioni e Filatura

• Fili API 7-2 (NC, SI, REG, FH) tagghiati cu pricisiuni CNC.
• Rivestimentu di fusfatu e rivestimentu di ramu applicatu pi ridduciri la gallatura.

6. Bandi duri e prutizzioni di supirfici

• A basi di Fe{0}}, carburu di Cr- o liga di Nb allarga la risistenza a l'usura.
• Rivestimentu finali cu inibbitura dâ rugghia pâ prutizzioni dû trasportu/cunservazzioni.

• Cunnissioni standard:API NC, SI, FH, REG
• Cunnissioni premium:XTTM, HTTM, fili a spalla duppi - (pâ risistenza â turcenti e â fatica)
• Fascia dura:Usura-strati di prutizzioni applicati ê giunturi di l'attrizzatura, arriducennu la friquenza di sostituzzioni dû pavimentu dâ platformi.
• Trattamenti di supirfici:Rivestimenti di ramu, fusfatazzioni, anti-gallatura.

Cunnissioni di tubbi di trapanu API 5DP e giunturi di strumentidicidi si la tò stringa si cumponi senza prubblemi nnô rig-o si trasforma 'n ritravagghiu e tempu d'attesa. La gran parti dî "prubblemi dû situ" vennu di unu dî tri lacuni di acquisizzioni: ludinuminazzioni di cunnissioni sbagghiata, grannizzi dû giuntu di l'attrizzatura ca nun currispùnnunu a l'attrizzatura di manipolazzioni, omancanti prova dû cuntrollu dû filu.

Chi mettiri nnô PO (accussì Octal lu po furniri comu sistema abbinatu):

• Tipu di cunnissioni:NC / SI / REG / FH (o lu standard esattu dâ vostra flotta)
• Chianu pin/scatula:cunfirmari l'urientamentu pin/scatula e qualegghiè bisognu di crossover
• Limiti dâ giuntu di l'attrizzatura:giuntu di l'attrizzatura OD + spazziu pinza / vinculi di l'aria di l'ascensuri
• Opzzioni di usura (sulu si è nicissariu):rivestimentu duru, rivestimentu nternu, pràtica anti-agghiara
• Purtata di prutizzioni:prutittura dû filu 'nclusi (pin e scatula)

Comu Octal arridduci li prubblemi (spicìfici, no ginèrici):

• Cunfirmamu luchianu di cunnissioni e limiti di giuntu di l'attrizzatura prima dâ pruduzzioniquinni lu tubu cunsignatu currispunni â tò pràttica di rig, no a nu filu "di basi".
• Ogni spidizzioni cumprennitracciabbilità + riggistrazzioni diminziunali, eprova di misurazzioni dû filu quannu spicificata-accussì l'ispezzioni arrivanti pò firmari senza 'nseguiri l'email.
• Li prutittura dî fili e l'agghiuncimentu stàbbili su' trattati comu parti dû cuntrollu dû rìsicu di accittàzzioni, picchì la majurìa dî prubblemi di truccu accumincianu nnâ manipolazzioni, no nnâ mitallurgìa.

acquisizzioni-primu + cuntrolli uttali:

Lu dannu ô pavimentu dâ rig-di solitu veni di strumenti di manipolazzioni nun abbinati, di na cunfigurazzioni sbagghiata dâ pinza o di nu truccu nun cuntrullatu. Octal Pipe furnisci tubbi di trapanu cu opzzioni di cunnissioni (NC/IF/REG/FH e doppia -spalla premium) e trattamenti di supirfici (fusfatazzioni/placcatura di ramu) accussì la corda funziona pulitamenti cu l'attrizzatura di manipolazzioni standard.

Rifirimentu dâ grannizza dû trapanu (pû filettamentu dû negozziu, no pî tubbi dû trapanu dû campu di pitroliu)

Li siguenti dumanni "grannizza dû trapanu dû rubinettu" si rifirìscinu ê grannizzi dû trapanu dû rubinettu usati pi tagghiari li fili NPT nna n'ambienti di labburatoriu; nun sunnu spicificazzioni di tubbi di travagghiu OD/cunnissioni. Pi rifirimentu lestu: lu trapanu a rubinettu NPT di 1/8′′ è cumunimenti11/32" (0,344" / 8,73 mm), 1/4′′ NPT è7/16" (0,438" / 11,11 mm), e 3/8′′ NPT è37/64" (0,578" / 14,68 mm)-virifica sempri cû graficu dû prudutturi dû rubinettu pâ seri esatta dî fili e la pircintuali di fili.

Diversi gradi di tubbi di trivellazzioni sunu pruggittati pi spicìfichi cunnizzioni di puzzu:

• E75:Rendimentu cchiù granni o avali a 75.000 psi. Adattu pi puzzi di prufunnità funna/medi-.
• X95:Rendimentu cchiù granni o avali a 95.000 psi. Gradu ginirali-scopu cu na risistenza cchiù auta.
• G105:Rendimentu cchiù granni o avali a 105.000 psi. Usatu nta puzzi cchiù prufunni o carichi cchiù auti.
• S135:Rendimentu cchiù granni o avali a 135.000 psi. Nicissariu pi puzzi prufunni e cunnizzioni di HPHT.

Paràmitri miccànici chiavi (pi API 7-1 / 5DP):

• Risistenza â tinzioni:Virìficatu ‘ntraversu test distruttivi pì ogni gradu.
• Durezza a l'impattu:Pruvi di taccu di Charpy V-a timpiraturi crìtichi.
• Cuntrollu dâ durizza:Giunti di strumenti 285-341 HB tìpici; durizza dû corpu strittamenti rigulata.
• Rinnimentu dâ fatica:Zona di saldatura dû giuntu/corpu dû strumentu tistata pâ risistenza ô càrricu ciclicu.

L'acquisizzioni nun havi bisognu di na formulazzioni "QA stritta". Ti servicriteri di accittazzioni numèricae nupacchettu di ducumentichi mustra li risultati misurati. Pi tubbu di trapanu API 5DP (PSL-1 / PSL-2 / PSL-3), Octal allinia la purtata di ispezzioni ô vostruPO/ITP, poi cunsegna archivi ca currispùnnunu ê cuntrolli ca effettivamenti fannu li vostri ispetturi.

IT Pacchettu di ducumenti 10204 3.1/3.2 (quannu spicificatu):MTC/CMTR cû nùmmaru di caluri, chimica, risultati miccànici e mappatura di tracciabbilità nnâ lista di spidizzioni.

Fornituri di tubbi uttaliTubu di trapanu API 5DPpi prugrammi di trivellazzioni unni li cumpraturi si preoccupanu cchiù picca di "tubbi di trivellazzioni 'n ginirali" e cchiù dicumpatibbilità di cunnissioni, rìsicu di fatica e ducumenti di accittazzionichi nun rallintarà l'impiantu.

Puzzi diviati e dirizziunali (unni la fatica e l'usura dî giuntu di l'attrizzatura si vìdinu prima)

Li jammi di cani e li cicli ripituti punìsciunu li cunnissioni. L'erruri d'acquistu cchiù cumuni è ordinari lu tubu senza chiudiri luchianu di cunnissioni + limiti di giuntu di l'attrizzatura, poi scuprinnu l'incumpatibbilità duranti lu truccu-.

• Approcciu a Tubbu Ottali:cunfirmari la disignazzioni esatta dâ cunnissioni e li vìnculi dâ giuntu di l'attrizzatura nnô PO, poi sustinìri l'accittazzioni cu provi di ispezzioni/misurazzioni dû filu quannu spicificati, accussì "nun cumpensa" nun addiventa un prubblema di tempu rig-.

Luggìstica offshore e multi-manipolazzioni (unni li fili si danneggianu prima ca nuḍḍu s'adduna)

Quannu lu tubu veni alzatu, misa 'n scena e trasfirutu cchiù voti, "pari beni all'arrivu" spissu si trasforma nta danni a pin/scatula ca cumpàrinu sulu ntâ platformi.

• Approcciu a Tubbu Ottali:trattari la prutizzioni comu parti dâ QA-prutittura dû filu + pacchettu stàbbili + marcatura chiara pi grannizza/gradu/lunghizza-accussì lu to cantieri di ricivuta nun ammisca li spicificazzioni e lu to gruppu nun sta risolvennu li danni dâ spidizzioni.

Serviziu àcitu / fluidi di trivellazzioni currusivi (unni la curruzzioni nterna addiventa lu costu ammucciatu)

Ntê puzzi cuH2S/CO2, cloruri auti, o fluidi di trivellazzioni aggrissivi, li guasti dî tubbi di trapanu spissu accumìncianu comu curruzzioni nterna o fossi assai prima ca la stringa "pari tinta" di fora-poi cumpàrinu comu rifiutu primaturu duranti l'ispezzioni o tempi di arrestu 'mprivisti.

• Approcciu a Tubbu Ottali:purtamu l'òrdini ntunnu ô vostru ambienti riali (cunnutturi di fluidi/curruzzioni + timpiratura), poi furnimu nu tubu di trapanu API 5DP cu nuispezzioni-pacchettu prontuchi supporta l'accittazzioni (MTC/CMTR + risultati miccànici, cchiùNDT e opzzioni di rivestimentu nternu quannu spicificati ntô PO/ITP), quinni li acquisti ri sirvìzzi -currusivi nun si basanu supra li ‘ndubbi.

Pî cuntratturi EPC e di trivellazzioni ca cunfruntanuCina produtturi di tubbi di trapanuefurnitura di tubbi di travagghiu, la dicisioni di sòlitu veni dâ disciplina dâ tracciabbilità (mappatura cumuni dû caluri-a-), dâ prutizzioni dâ cunnissioni duranti lu trasportu e si li registrazzioni dû QA ponnu èssiri archiviati direttamenti ntô sistema dû pruggettu (quannu spicificatu ntô PO/ITP).

1. Qualità di saldatura di giuntu di l'attrizzatura (lu veru hotspot strutturali)

2. Lu tubu di trapanu raramenti fallisci ntô menzu dû corpu prima-li prubblemi di sòlitu si cuncintrànu ntunnu ôgiuntu strumentu / zona di saldaturapirchì purta cicli di truccu, turcenti e curbatura. Octal Pipe lu cuntrolla trattannu lu giuntu di l'attrizzatura comu nu prucessu{2}}passu crìticu, no n'agghiunta di prudutti, e li registrazzioni dâ spidizzioni liganu lu travagghiu dâ giuntu di l'attrizzatura ô lottu accussì l'accettazzioni nun si basa supra "pari OK".

3. Trattamentu tèrmicu e cunsistenza dû gradu (picchì "API 5DP" àvi ancora bisognu di provi)

4. Accattari nu tubbu di travagghiu API 5DP nun è sulu accattari n'etichetta- è accattariprestazzioni miccànichi ripitìbbililottu a lottu. Octal Pipe manteni la furnitura di qualità coerenti attraversu la prucidura cuntrullata e furnisci li risultati miccànici ntô pacchettu di documenti accussì l'acquisizzioni pò appruvari cu li provi, non cu li prumissi dû furnituri.

5. La lavurazzioni dî fili e la disciplina dâ misurazzioni (si fabbrica l'affidabbilità dû make-up)

6. La gran parti dî ritardi ntâ platformi vennu di fili: sgranatu, scarsa forma o danni ca putìanu èssiri evitati. Octal Pipe tratta lu cuntrollu dî fili comu qualità di pruduzzioni-li fili sunnu prutetti nnâ manipolazzioni e, quannu lu vostru PO/ITP lu chiedi, la cunsignazzioni cumprenniprovi di misurazzioni dû filuquinni la squatra ca arricevi pò firmari senza discussioni.

7. L'imballaggiu comu parti dâ qualità dû prucessu (picchì li spidizzioni ponnu ruvinari li boni tubbi)

8. Macari li tubbi fatti pirfettamenti ponnu èssiri "fatti mali" ntâ luggìstica. Eccu picchì Octal Pipe tratta li prutittura, la stabbilità dû pacchettu e la marcatura pi grannizza/gradu/lunghizza comu parti dû cuntrollu dû prucessu-accussì chiḍḍu ca ricivi è prontu pi èssiri giratu, no "àvi bisognu di urdinari e cuntrullari arrè."

Quannu stai pigghiannu nu tubbu di trapanu pâ vìnnita pi nu prugramma attivu, la manera cchiù lesta pi scanzàrisi nu rifiutu "nun cumpensa" è citarlu comu nu sistema abbinatu, no nu tubu ginèricu. Statu OD/WT e Gamma (R1/R2/R3), gradu (E75/X95/G105/S135) e la dinuminazzioni esatta dâ cunnissioni (NC/IF/REG/FH o spalla duppia premium), poi agghiùnciri li vìnculi di giuntu di l'attrizzatura (richiesti di spazziu OD/pinza) e lu prutitturi. Si lu vostru PO/ITP abbisogna di provi, chiamari li riggistrazzioni davanti -risurtati dâ drift (grannizza dû mandrinu + passaggiu/fallimentu), misurazzioni dû filu e purtata NDT sulu quannu è spicificatu-accussì la spidizzioni arriva "appruvazzioni-prunta" ô postu di attivari la spicizzioni extra.

Cuntatta ora

Sta pàggina cumprennitubbu di trivellazzioni API 5DP dû campu pitrolìfirupi trinciari li cordi. Li grafichi di grannizza dû trapanu pî fili NPT su’ n’argumentu di lavurazzioni siparatu e nun fannu parti di l’acquisizzioni di tubbi di trapanu.

FAQ



Quali è la diffirenza ntra API 5DP e API RP 7G pi l'acquistu di tubbi di trapanu?

API 5DPè lustandard di acquistu e accittazzionipi l'ambitu di pruduzzioni/ispezzioni di tubbi di trapanu.API RP 7Gè usatu cchiù comu nurifirimentu di silizzioni(quali input s’hannu a cunzidirari pî membri dû stelu dû trapanu e li limiti upirativi). Ntê RFQ, usa 5DP pi chiudiri l'accittàzzioni e usa lu pinzeru 7G pi scanzàrisi di l'acquistu di cunnissioni sbagghiati.

Chi avissi a spicificari quannu accattu nu tubu di trapanu API 5DP pi scanzàrisi ritardi ntô latu dû rig-?

SpicificariDO/WT + Gamma (R1/R2/R3), gradu, e l'esattudinuminazzioni di cunnissioni(NC/SI/REG/FH) cchiùlimiti di l'articulazzioni di l'attrizzatura(spazziu OD/pinza). Agghiùnciriprutittura di filie affirmari chiaramenti qualegghiè purtata di ispezzioni richiesta (pir esempiu, misurazzioni dû filu/NDT) nnô PO accussì nun veni "prumintu" nenti.

Quali ducumenti avissiru a vèniri cû tubu di trapanu API 5DP pi l'ispezzioni arrivanti?

Almenu:MTC/CMTR (tracciabbilità), registrazzioni diminziunali/rittizza, e la lista di l'imballaggiu mappata digrannizza/gradu/lunghizza. Si lu vostru PO/ITP lu richiedi, agghiunciprovi di misurazzioni dû filu, cchiùNDT/idrotest/rapporti d'impattusulu quannu è spicificatu-accussì l'accittàzzioni è basata supra li provi-, no supra l'email-.

Comu scègghiri li cunnissiuna e li junciuti di strumenti pi prugrammi di trivellazzioni a turcenti diviati o auta-?

Ntê travagghi a turcenti diviata/auta-, li guasti e li ritardi di sòlitu accumìncianu ôcunnissioni/giuntu di strumentuzona, no lu corpu dû tubu. Scegghi li cunnissiuna pi currispùnniri ô standard dû rig/flotta, poi chiudi li vìnculi dî giuntu di l'attrizzatura e li riquisiti di manipolazzioni (pruttura/imballaggiu) pi ridduciri li danni ô filu e fari li rifiuti; richièdiri archivi di ispezzioni aggiuntivi quannu la tò storia di fallimentu lu giustifica.

Cirtificazzioni



Certificatu CE

Cirtificatu ISO 9001

Certificatu API Q1

Certificatu ABS

Cirtificatu AP-5L

Cirtificatu API-5CT



Gamma OD: 2 3/8" – 6 5/8"

Valutazzioni: E75, X95, G105, S135

Lunghizzi: R1 / R2 / R3

Tipi di scantati:UI, UE, UEU

Cunnissioni:NC, SI, REG, FH, opzzioni premium

Applicazzioni:Puzzi prufunni, HPHT, trivellazzioni offshore, trivellazzioni dirizziunali
